一、節能環保型盤式連續干燥機技術概述

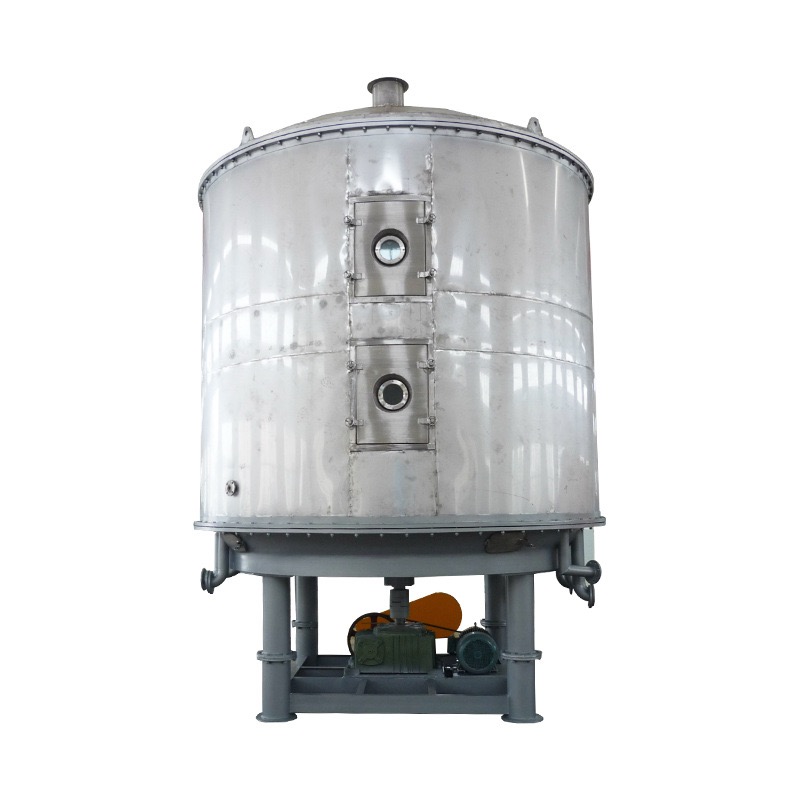

節能環保型盤式連續干燥機是在傳統設備基礎上進行結構性優化的升級產品,以傳導傳熱為核心原理,具備連續運行、密閉操作、蒸發強度高、能耗低、占地小、環保性優等顯著優勢。設備主體由干燥盤組、耙臂傳動系統、碾磙裝置、主軸及密封殼體構成,中空干燥盤內通入蒸汽、導熱油等加熱介質,避免熱風系統帶來的粉塵夾帶與熱量損耗,從結構設計上實現節能與清潔生產的雙重目標。
二、四氧化三鈷專用干燥工藝四氧化三鈷物料特性
呈黑色或灰黑色粉末。堆密度0.5-1.5g/cm3,真密度2.0-3.0g/cm3。是一氧化鈷合三氧化二鈷的產物。露置空氣中易于吸收水分,但不生成水合物。物料松散粉狀,流動性一般,干燥前含水量一般為15%左右,要求干燥后產品含水量0.5%左右。
四氧化三鈷干燥具有以下特點和要求:物料松散,流動性一般;能源消耗低,物料受熱均勻,操作環境好,一次性達到指標要求;產品對鐵離子含量要求較苛刻(一般要求低于50ppb)。
而傳統的熱風干燥和新興的微波干燥和遠紅外干燥都具有各自的缺點而不是四氧化三鈷干燥的^佳選擇,如熱風干燥具有能耗高(熱效率僅30%-40%)、操作環境差(粉塵較大)等缺點,微波干燥具有設備投資大、物料干燥不均勻并很難達到指標要求、加熱過程中會發生“熱斑"及“熱失控"現象、部件易損壞等缺點,遠紅外干燥具有結構復雜受熱不易均勻、能耗高等缺點。
根據物料分析及多年工程經驗,^在國內采用節能環保型盤式連續干燥機作為干燥系統的干燥設備,并已在國內四氧化三鈷干燥上使用多套。
由前道工序輸送過來的四氧化三鈷濕料,由定量加料器定量地加入節能環保型盤式連續干燥機內進行干燥作業,物料在流動過程中完成傳熱傳質過程,達到干燥的目的。干燥物料在干燥機內經冷卻達到包裝溫度后(一般在40-50℃)由底部的排料口排出進入包裝設備進行包裝,從物料中逸出的尾氣由由設在干燥機頂部的排濕口經除塵后排出。
三、工藝特點:
1、連續運行,熱效率高。由于節能環保型盤式連續干燥機為傳導傳熱方式進行干燥,干燥過程中干燥機內不通入空氣,其尾氣攜帶量很少,故其熱效率可達85%以上;
2、物料損失少,操作環境好。在節能環保型盤式連續干燥機干燥四氧化三鈷中,由于物料上進下出,物料分布也是上濕下干,且干燥尾氣流速極低(約0.1m/s),因此物料粉塵很難浮到設備頂部,很少會被尾氣夾帶排走,不僅不損失物料,而且不會污染環境,達到了環保的要求;整個干燥系統密閉操作,尾氣采用特殊設計的除塵器,可回收99%以上的粉塵;
3、設備可調性強,物料干燥均勻可調??赏ㄟ^調整設備轉速、調整料層厚度、熱源流量、熱源溫度、耙臂數量、耙葉形式、尺寸和角度、物料加入量和干燥機中干燥盤使用數量,能方便的調整物料干燥的效果;
4、設備運行穩定、壽命長、操作簡單;
5、物料流向單一,無返混現象,干燥均勻、質量穩定、不需再混合;
6、采用特殊材質,保證產品對鐵離子的要求。對于磨損的部位(如加料器內部、盤干機的耙葉和干燥盤)采用非金屬材質或襯非金屬材質或采用不含鐵離子的其他金屬材質,保證產品對鐵離子的要求;
7、每層干燥盤皆可單獨通入熱介質或冷介質,對物料進行加熱或冷卻,也可在一臺設備內實現上部干燥下部冷卻,物料溫度控制準確、容易;
8、熱源使用靈活??筛鶕?jù)使用現場熱源供應的不同情況,采用蒸汽或導熱油(電加熱或天然氣加熱或煤加熱或煤氣加熱)作為熱源;
9、對于濕物料中的小顆粒,采用特制的碾碎裝置加在干燥機內部的適當位置,從而碾碎小顆粒為粉狀,可以強化傳熱和干燥過程,保證干燥物料的均勻性;
10、安裝方便,占地面積小。干燥機整體出廠,整體運輸,只需吊裝就位,安裝定位非常容易;由于干燥盤層式布置、立式安裝, 既使干燥面積很大,占地面積也很小。
四、行業應用價值
該工藝已在國內多套四氧化三鈷生產線中成功應用,不僅解決了傳統干燥工藝的能耗高、污染重、產品一致性差等問題,更通過非金屬防腐材質應用與精準傳導傳熱技術,滿足了新能源材料、電子陶瓷領域對物料純度的嚴苛要求,成為高性能粉體干燥的典型方案。
